1.1回流焊工藝流程

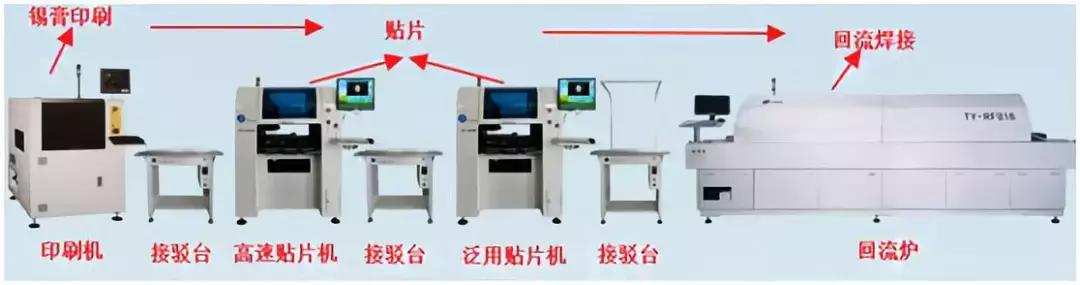

回流焊接是指通過融化預先印刷在PCB焊盤上的錫膏，實現表面組裝元器件焊端或引腳與PCB焊盤之間機械和電器連接的一種軟釬焊工藝。其工藝流程為：印刷錫膏--貼片--回流焊接，如下圖所示。

1.1.1錫膏印刷

其目的是將適量的錫膏均勻的施加在PCB的焊盤上，以保證貼片元器件與PCB相對應的焊盤再回流焊接時，達到良好的電器連接，并具有足夠的機械強度。

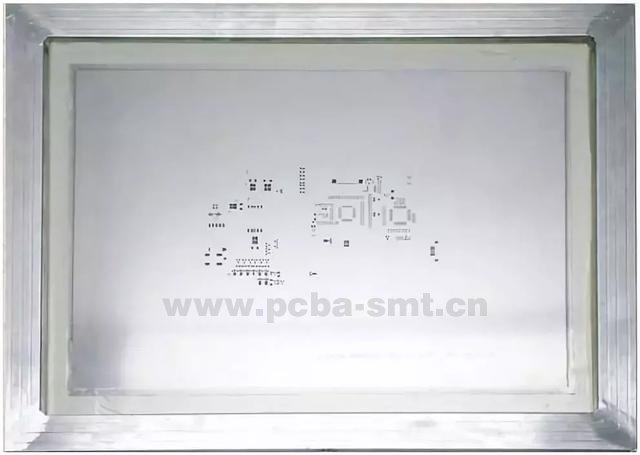

怎么樣保證焊膏均勻的施加在各焊盤上呢？我們需要制作鋼網。錫膏通過各焊盤在鋼網上對應的開孔，在刮刀的作用下將錫均勻的涂覆在各焊盤上。鋼網圖實例如下圖所示。

錫膏印刷示意圖如下圖所示。

印刷好錫膏的PCB如下圖所示。
